После загрузки DTS Max выдает кучу ошибок - ERROR CYAN, Color Wheel, Iris, Gobo и тд. Есть ли возможность как то самостоятельно исправить проблему?
0
Ошибка в приборе DTS Max
Начато Toha_L, дек 15 2022 06:05
18 ответов в теме
#2
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 15 декабря 2022 - 16:14
Начать с проверки электролитических конденсаторов в блоке питания.
#3
OneGin
-
- Members
-
- 130 Сообщений:
Advanced Member
Опубликовано 15 декабря 2022 - 20:32
Хууу... Ну если во внутрянке разбираетесь на уровне "знаю, как поменять предохранитель", то самостоятельно нифига не разберетесь. Если же есть кое-какие познания в электронике, знаете чем отличается мосфет от биполярного транзистора и чем отличается шаговый двигатель от коллекторного, тогда надо начинать с поиска в инете электрической принципиальной схемы, а лучше - Service Manual.
Проверка конденсаторов - это так, на уровне "а по колесам постучал, за дворники подергал". Иногда помогает, в том случае если проблема действительно в дворниках, то есть в конденсаторах. А если что-то более серьезное... Там и механика может быть заклинена, и отсутствие питания шаговых моторов по причине сгорания блока питания этих моторов.
Проверка конденсаторов - это так, на уровне "а по колесам постучал, за дворники подергал". Иногда помогает, в том случае если проблема действительно в дворниках, то есть в конденсаторах. А если что-то более серьезное... Там и механика может быть заклинена, и отсутствие питания шаговых моторов по причине сгорания блока питания этих моторов.
#4
Gastur
-
- Members
-
- 209 Сообщений:
Advanced Member
- Gender:Male
- Location:Belgorod
- Interests:Sound Light Stage
Опубликовано 15 декабря 2022 - 22:17
Без знания схемотехники конкретного прибора говорить не о чем.
#5
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 16 декабря 2022 - 00:53
OneGin, 15 декабря 2022 - 20:32, написал:
Хууу... Ну если во внутрянке разбираетесь на уровне "знаю, как поменять предохранитель"
- проверить предохранители и разрывные резисторы
- проверить конденсаторы в БП
- замерить напряжения и пульсации с БП
- замерить напряжение на драйверах шаговиков
Ну а дальше уже сервисный мануал и копание по полной программе...
(Хотя конечно прибор не детский, лучше бы с документацией копать. Вот только вряд-ли на эту модель реально найти.)
#6
Toha_L
-
- Members
-
- 96 Сообщений:
Member
Опубликовано 16 декабря 2022 - 06:55
Большое спасибо всем за ответы. Вобщем без опыта лучше и не лезть.) В мануале нашел функцию калибровки, как я понимаю она тут не поможет?
#7
OldSchoolDj
-
- Members
-
- 2 114 Сообщений:
Advanced Member
- Gender:Male
- Location:The EARTH
Опубликовано 17 декабря 2022 - 03:48
Конкретно за DTS не скажу.
Сообщение типа error какой- либо функции обычно выдает прибор при ошибке стартовой инициализации, стандартная причина - неисправность концевиков (чаще всего датчики Холла), или их шлейфов. У старых Мартинов, например, это болезнь отвалившихся магнитиков на колесах. Если ошибок подозрительно много, для начала стоит проверить наличие напряжения питания датчиков. Но, это только если механически все функции работают, все движется, вращается и не подклинивает. Ес- нно, если что- то из механики реально не работает, колесо, например, не вращается или заедает - никакую инициализцию прибор не пройдет, сначала чистка- смазка, проверка двигателей и драйверов.
Сообщение типа error какой- либо функции обычно выдает прибор при ошибке стартовой инициализации, стандартная причина - неисправность концевиков (чаще всего датчики Холла), или их шлейфов. У старых Мартинов, например, это болезнь отвалившихся магнитиков на колесах. Если ошибок подозрительно много, для начала стоит проверить наличие напряжения питания датчиков. Но, это только если механически все функции работают, все движется, вращается и не подклинивает. Ес- нно, если что- то из механики реально не работает, колесо, например, не вращается или заедает - никакую инициализцию прибор не пройдет, сначала чистка- смазка, проверка двигателей и драйверов.
#8
OneGin
-
- Members
-
- 130 Сообщений:
Advanced Member
Опубликовано 17 декабря 2022 - 06:59
Как-то мне пришлось полностью разбирать двухламповый мощный видеопроектор Sanyo с тремя LCD-матрицами и очищать от пыли оптическую систему. Там тоже не менее эпичная внутрянка. Одних вентиляторов только штук 15. Оптический тракт без сервис-мануала разобрать вообще невозможно. Разобрать - это еще полдела. Собрать обратно и выставить положения - вот проблема. И более того - с открытой крышкой проектор отказался включаться - оказывается там установлены концевые выключатели крышек, блокирующие запуск проектора. Без сервис-мануала вообще хрен бы догадался.
По теме автора я бы начал с проверки разъемов и проводов в подвижных частях механики. Вылетание разъема, перетирание, излом и обрыв проводов, проходящих через вращающиеся части, разбалтывание разъемов на платах. Так же чисто механические проблемы - заклинивание механики, неправильные кинематические положения, смещение или отламывание концевых датчиков положений.

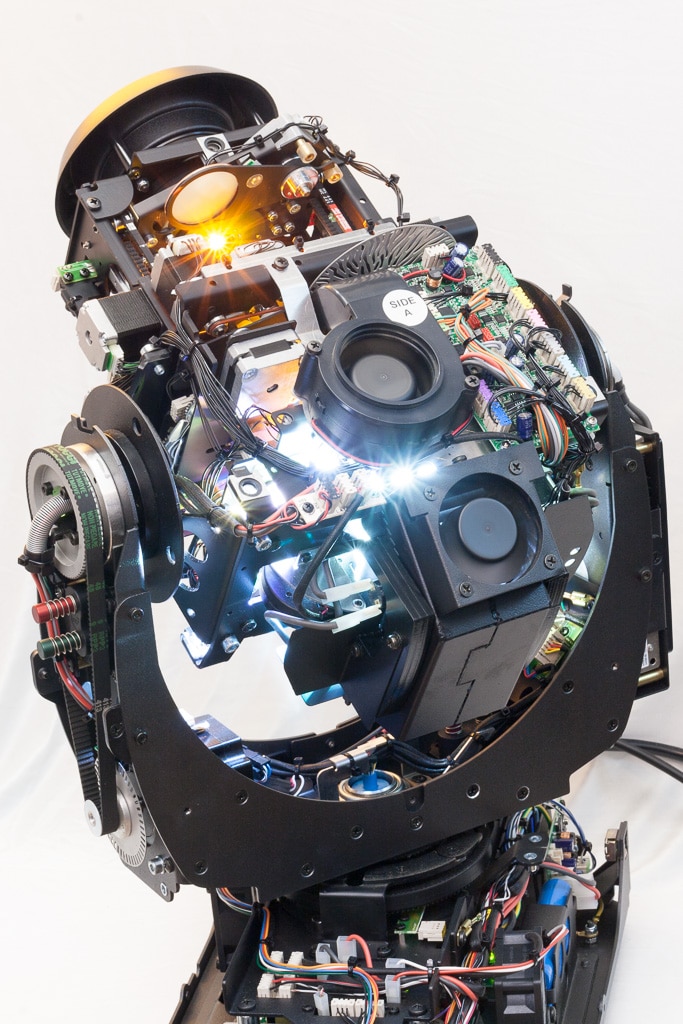

На показанной выше картинке аппарата без крышек, в нижней левой части картинки, где зубчато-ременная передача, на нижнем зубчатом шкиву есть диск с радиальными отверстиями - это ни что иное как отверстия для оптического энкодера поворота, как в компутерной мышке в колесике. Оптический датчик может запылиться и перестать выдавать сигнал при повороте мотора, отсюда и ошибка вылезет.
Ну и в последнюю очередь проблемы электроники плат, такие как вздувшиеся конденсаторы в блоке питания, сгорание микросхем (ШИМ-контроллера) преобразователей блока питания, ну и тому подобное.
По теме автора я бы начал с проверки разъемов и проводов в подвижных частях механики. Вылетание разъема, перетирание, излом и обрыв проводов, проходящих через вращающиеся части, разбалтывание разъемов на платах. Так же чисто механические проблемы - заклинивание механики, неправильные кинематические положения, смещение или отламывание концевых датчиков положений.
На показанной выше картинке аппарата без крышек, в нижней левой части картинки, где зубчато-ременная передача, на нижнем зубчатом шкиву есть диск с радиальными отверстиями - это ни что иное как отверстия для оптического энкодера поворота, как в компутерной мышке в колесике. Оптический датчик может запылиться и перестать выдавать сигнал при повороте мотора, отсюда и ошибка вылезет.
Ну и в последнюю очередь проблемы электроники плат, такие как вздувшиеся конденсаторы в блоке питания, сгорание микросхем (ШИМ-контроллера) преобразователей блока питания, ну и тому подобное.
#9
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 17 декабря 2022 - 07:52
Если ошибок много и разные - пульсации в питании из-за сдохших конденсаторов.
Если ошибки всегда одинаковые и по всей механике, и видно, что ничего не двигается при инициализации - питание драйверов шаговиков (предохранитель или те же конденсаторы).
В общем по тому, как идёт инициализация (что двигается, что дёргается, какие посторонние звуки вроде попискивания БП не в режиме) уже можно сделать первые предположения. Провернулось одно колесо более, чем на полный оборот - сдох датчик. Повернулась голова до упора с ударом - датчик поворота сдох или засорился. И т.д.
Если ошибки всегда одинаковые и по всей механике, и видно, что ничего не двигается при инициализации - питание драйверов шаговиков (предохранитель или те же конденсаторы).
В общем по тому, как идёт инициализация (что двигается, что дёргается, какие посторонние звуки вроде попискивания БП не в режиме) уже можно сделать первые предположения. Провернулось одно колесо более, чем на полный оборот - сдох датчик. Повернулась голова до упора с ударом - датчик поворота сдох или засорился. И т.д.
#10
Zservice
-
- Members
-
- 1 245 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 23 декабря 2022 - 02:17
Toha_L, 15 декабря 2022 - 06:05, написал:
После загрузки DTS Max выдает кучу ошибок - ERROR CYAN, Color Wheel, Iris, Gobo и тд. Есть ли возможность как то самостоятельно исправить проблему?
не слушайте чепуху про "конденсаторы"...
у вас ошибка позиционирования одного из колес - поэтому плата, которая отвечает за несколько эффектов (CMY, цветовое колесо, ирис и тд) - выдает общую ошибку на все эффекты которыми управляет.
Возможно, что за эти годы накопилось много грязи, отклеился магнит (на колесе, такой примерно 1,5х1 мм) и прилип к другому месту, засорился датчик положения или ослабли крепления этого сеннсора (он поменял положение).
То есть решение одной проблемы на одном эффекте устранит все остальные.
А вообще... приборы надо обслуживать. Я так понимаю, этому MAX - лет так 8-9 ... все может быть, но DTS делали очень надежные приборы. 10 лет работы - не проблема ))) и уж за эти годы проблем с конденсаторами не обнаружено точно ))
Если руки из плеч, думаю , решить проблему "не проблема"
Выложите фото прибора с открытыми крышками. В каком он состоянии то?
Прикрепленные файлы:
-
DTS MAX_UserManual_RUS.pdf 4,06 Мб
3 раз скачано
#11
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 23 декабря 2022 - 22:23
Zservice, 23 декабря 2022 - 02:17, написал:
у вас ошибка позиционирования одного из колес - поэтому плата, которая отвечает за несколько эффектов (CMY, цветовое колесо, ирис и тд) - выдает общую ошибку на все эффекты которыми управляет.
А вот при подохшем питании платы драйверов как раз и сыпало кучу ошибок.
Собственно, достаточно просто посмотреть, как идёт инициализация - двигаются колёса / двигаются не все / стоят на месте. Уже можно будет ограничить возможные причины.
#12
Zservice
-
- Members
-
- 1 245 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 23 декабря 2022 - 23:12
straus, 23 декабря 2022 - 22:23, написал:
Весьма странно. В этой модели программа корректно отличает не только ошибку датчика, но и блокировку движения при исправном датчике. И выдаёт на дисплей одну ошибку. И никогда ошибка позиционирования одного из колёс не вызывала кучу ошибок на дисплее.
А вот при подохшем питании платы драйверов как раз и сыпало кучу ошибок.
Собственно, достаточно просто посмотреть, как идёт инициализация - двигаются колёса / двигаются не все / стоят на месте. Уже можно будет ограничить возможные причины.
А вот при подохшем питании платы драйверов как раз и сыпало кучу ошибок.
Собственно, достаточно просто посмотреть, как идёт инициализация - двигаются колёса / двигаются не все / стоят на месте. Уже можно будет ограничить возможные причины.
вы несете чушь ... не отличает программа !!! откуда вы это берете? фантазия?
это давно пройденный этап понимания именно таких проблем.
Хотя .. вы же в каждой бочке - специалист. ))) и жидкости для дым машин и хейзеров у вас одинаковые )) лишь бы это... не забыли "спеца"?? )) . Не признанный "гений" )))
"гений" даже знает кто написал песню "Русское поле" ))) ну типа там, в авторах, "русских" нет!! забыл только один нюанс ..
На приеме в честь Победы Сталин произнес тост за великий русский народ и его долготерпение. К нему подошел растроганный маршал бронетанковых войск Павел Рыбалко:
- Как вы, товарищ Сталин, замечательно сказали о русском народе! Откуда вы, грузин, так глубоко знаете русский народ?
Сталин сердито ответил: - Я не грузин - я русский грузинского происхождения!
Но есть "выруси" , не помнящие родства , путающие теорию и практику , у которых всегда виновато "питание" драйверов, запасы "складов" конденсаторов ... итд. сори, просто достало такой бред читать
DTS я занимался примерно 18 лет (с 2005, MАХ появились в 2013, в 2015 их сняли в с производства) - немного знаю самые , так сказать подробности от первоисточника
... а уверенный бред спецов , кот. "всё на свете знают" - в очередной раз вызывает улыбку и смех
#13
Zservice
-
- Members
-
- 1 245 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 23 декабря 2022 - 23:17
straus, 23 декабря 2022 - 22:23, написал:
но и блокировку движения при исправном датчике.
если вы не курсе - не надо гадать про всю систему.
#14
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 24 декабря 2022 - 02:38
Zservice, 23 декабря 2022 - 23:17, написал:
по движению одни ошибки, по цвету и ирису другие ... хватит людей вводить в заблуждения.
#15
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 24 декабря 2022 - 02:47
Zservice, 23 декабря 2022 - 23:12, написал:
вы несете чушь ... не отличает программа !!! откуда вы это берете? фантазия?
(А написано это даже в том мануале, что ты выложил.)
P.S. За такое общение вообще надо гнать сраной метлой из компании. Это явно не тот стиль работы, который закладывал Лёня Зверев. Эффективные менеджеры, млять.
#16
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 24 декабря 2022 - 02:59
Zservice, 23 декабря 2022 - 23:12, написал:
DTS я занимался примерно 18 лет (с 2005, MАХ появились в 2013, в 2015 их сняли в с производства) - немного знаю самые , так сказать подробности от первоисточника
#17
Zservice
-
- Members
-
- 1 245 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 24 декабря 2022 - 20:12
straus, 24 декабря 2022 - 02:47, написал:
Уточняю - для Pan/Tilt.
P.S. За такое общение вообще надо гнать сраной метлой из компании. Это явно не тот стиль работы, который закладывал Лёня Зверев. Эффективные менеджеры, млять.
P.S. За такое общение вообще надо гнать сраной метлой из компании. Это явно не тот стиль работы, который закладывал Лёня Зверев. Эффективные менеджеры, млять.
и что вас так задело? Я не прав? мне вот непонятно, как вас на форуме не заблокировали за такие "статусы" ? не можете не высказать свое отношение ?
мне, в общем то, пофиг на ваше мнение. Важнее помочь автору темы.
#18
straus
-
- Members
-
- 2 444 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 25 декабря 2022 - 13:24
Zservice, 24 декабря 2022 - 20:12, написал:
а вы и здесь всё знаете? ))) ах, да... вы же "эксперд" ... ))) может мне "облизывать" каждого, кто несёт чушь, с таким уверенным мнением?
и что вас так задело? Я не прав? мне вот непонятно, как вас на форуме не заблокировали за такие "статусы" ? не можете не высказать свое отношение ?
и что вас так задело? Я не прав? мне вот непонятно, как вас на форуме не заблокировали за такие "статусы" ? не можете не высказать свое отношение ?
Zservice, 24 декабря 2022 - 20:12, написал:
мне, в общем то, пофиг на ваше мнение. Важнее помочь автору темы.
Второе. При неисправности одного датчика колеса на дисплее таки появляется одна ошибка. Вчера проверили. То есть, твоя информация про кучу ошибок из-за одного датчика либо является ложной, либо касается каких-то определённых версий прошивок.
#19
Zservice
-
- Members
-
- 1 245 Сообщений:
Advanced Member
- Gender:Male
Опубликовано 03 февраля 2023 - 20:54
straus, 25 декабря 2022 - 13:24, написал:
Хочешь помочь автору темы? Можешь выслать ему сервисный мануал на DTS Max.
Второе. При неисправности одного датчика колеса на дисплее таки появляется одна ошибка. Вчера проверили. То есть, твоя информация про кучу ошибок из-за одного датчика либо является ложной, либо касается каких-то определённых версий прошивок.
Второе. При неисправности одного датчика колеса на дисплее таки появляется одна ошибка. Вчера проверили. То есть, твоя информация про кучу ошибок из-за одного датчика либо является ложной, либо касается каких-то определённых версий прошивок.
МЫ эти проблемы решали в сервисе за день... рассылать всем сервис мануалы - глупость. Моя информация - верна.
Советую всем, у кого проблемы, обращаться не к "экспердам", а к представителям брендов в РФ, даже тем, кто живет не в РФ. Как минимум, попытаемся помочь дистанционно и реально, вместо бестолковых дискуссий и глупых комментов.
